Ещё раз о Tualatin'е на BX

Stagger

...Сходить по ссылке digilander.iol.it/ grandecigno/Tua_BX_41.htm,
чтобы посмотреть, до чего доходят люди, когда им нечем больше заняться,
конечно, можно, только вот действовать так я не рекомендую -
иначе количество горелых процессоров у наших читателей может
превысить все мыслимые нормы. И если вы все же за такую
переделку возьметесь - помните, что я вас предупреждал.

Сергей Бучин

Внимание: ответственность за всё, что вы делаете со своим компьютером, лежит только на вас!

Мой компьютер:

Материнская плата: ABIT BE6-II, rev.1.2. (чипсет i440BX, Slot1, BIOS "ber72" от ABIT BX133-RAID, (ATA-100))
Процессор: Celeron Tualatin 1000A
Оперативная память: 128MB NCP
Видео карта: S3inc Trio3D/2X (4MB)
Звуковая карта: Diamond Monster Sound MX300 (Vortex II)
Жёсткий диск: Fujitsu MPG3204AH-E (20 GB)

Наверное, Сергею Бучину легко так говорить и у него всегда найдётся сотня зелёных на поддержку маркетинговой политики Intel, но меня идея продления жизни моей любимой BE6-II очень заинтересовала. Ultra ATA-100, возможность подключения до восьми накопителей на каналы IDE, богатые возможности для разгона, - и продать это за бесценок? К тому же, как выяснилось в процессе, связка "чипсет i815, звуковая карта на Vortex II и программа Gigastudio (хорошо известная всем компьютерным музыкантам)", вместе - не работают. Причем, что интересно, поиски решения этой проблемы в Сети навеяли на меня асоциации с поисками чужого Разума во Вселенной: Разум, как и моя проблема - уникален: я не встретил даже упоминания о ней. То есть при переходе на i815 мне пришлось бы покупать ещё и звуковую карту.

8 августа 2002

Начитавшись информации из Сети, продал я свой Coppermine 800 и прикупил Tualatin 1000A. Переходник Slot1-FCPGA, каковой имелся в наличии, был китайский noname. Без джамперов напряжения. Над ним я и начал извращаться. Первым делом я изолировал три ноги процессора (AN3, AK4, AJ3) кусочками снятой с проводов витой пары изоляции. Затем расширил отверстия под эти ноги в верхней крышке сокета (удобно для такого дела использовать "цыганскую" швейную иглу), предварительно сняв эту крышку с помощью тонкой отвёртки. Затем на задней стороне переходника припаял перемычку AM34 - AK36, чтобы не спалить процессор напряжением выше 2-хV. По легенде, машина таким образом могла худо-бедно загрузиться. У меня она не загрузилась. Вообще. Словно никакого процессора и не было. Следующим шагом стала перемычка AK4 - AK26. Снял изоляцию с ноги AK4, снова разобрал сокет и сложенным вдвое кусочком скотча проложил гнездо AK4 так, чтобы при установке процессора не было контакта ноги AK4 с гнездом. Затем собрал сокет, тонкий проводок уложил одним зачищенным концом в гнездо AK4, а его второй конец припаял на обратной стороне переходника к контакту AK26. Установил процессор, вставил переходник в маму. Результат - тот же. Никакой реакции. Только процессор нагревается. Последний шаг - поднятие напряжения с 1.45V до 1.65V. Это делается перемычкой AM36 - AL37. Ничего не меняется. Хорошо, что в результате всех этих операций я не спалил процессор, плату и не повредил переходник.

Если внимательно перечитать все представленные на www.stagger.nm.ru документы по этой теме, то окажется, что никто не переделывал переходники без джамперов. Есть только предположение, что это возможно.

Вывод: Не используйте для переделки по вышеупомянутой схеме переходники без джамперов.

20 августа 2002. Победа!

  Всё дело - в переходнике. С большим трудом нашёл я переходник Slot1-FCPGA с джамперами напряжения ядра. Причём, когда принёс его домой, то обнаружил, что он способен изменять напряжение только от 1.60V до 1.85V. Что делать, выставил я напряжение 1.60V, изолировал три ноги (AN3, AK4, AJ3) на процессоре, расширил под эти ноги отверстия в верхней крышке сокета и воткнул переходник в мать на пробу. В конференциях все подряд утверждали, что машина в таком случае работает нестабильно. У кого-то она постоянно перезагружалась, у кого-то, наоборот, не могла нормально перезагрузиться, или ещё какая пакость...

Машина пискнула и пошла грузиться. Последний раз я работал с процессором Celeron 667. Его установки и высветились при POST'e, т,е, с шиной 66 Гц. Получилось что-то 500 с половиной мегагерц. Я кинулся в BIOS смотреть, что к чему. Вольтаж - 1.60V, температура - 43°C (кулер у меня самый дешёвый, китаец без роду-племени). Выставил я 1000MHz по умолчанию и перезагрузился.

; Процессор определился, как Pentium III 1002MHz,  Windows 98SE загрузилась без проблем, а потом выяснилось самое интересное: всё работает! Никаких глюков вообще!

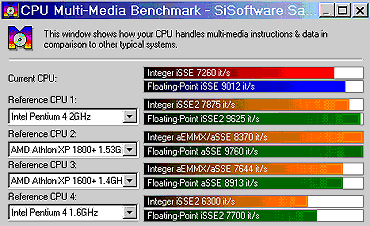

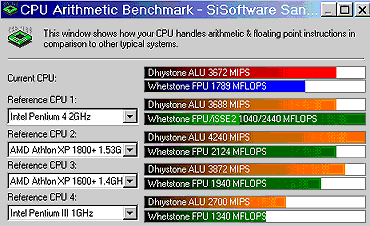

Затем разогнал процессор до 1333MHz. Температура покоя - 50°C. Тест SANDRA:

И ещё:

Затем запустил кодирование mp3 - температура повысилась на три градуса. Наконец, на другой раздел жёсткого диска установил с нуля Windows XP pro - всё работает как часы. Я не знаю ещё таких примеров, чтобы Tualatin на BX'е нормально заработал после всего лишь изоляции трёх ног. И мне неизвестно, какие проблемы это сулит мне в будущем :-)

        Если вам придёт в голову ставить Tualatin на BX - обязательно проштудируйте всё, что сможете найти в Сети по этой теме. Много материала собрано на www.stagger.nm.ru на странице "Статьи".

Домашняя страница автора: www.stagger.nm.ru
